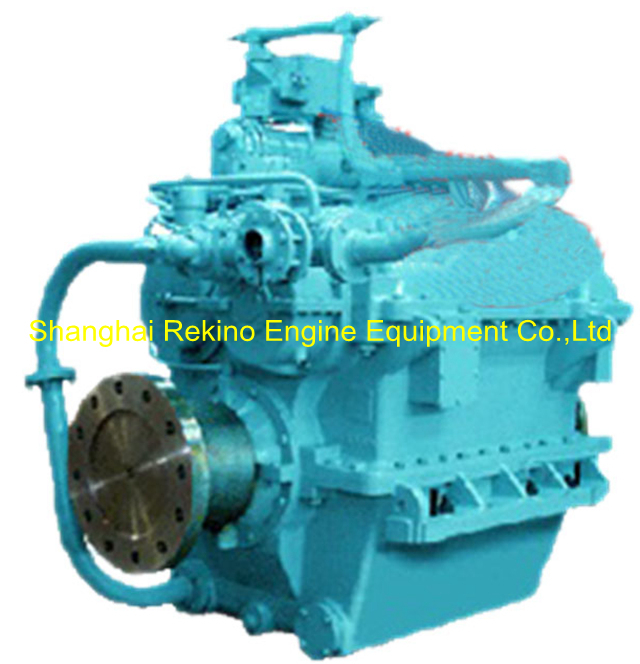

ADVANCE GWL Marine gearbox transmission
Model | Input Speed | Reduction Ratio | Trans. Capacity | Rated Thrust | Net Weight |
(r/min) | (i) | (kW/r·min-1) | (kN) | (kg) |
GWL28.30 | 400-900 | 2.0607 | 0.781 | 80 | 1070 |
400-1150 | 2.5053 | 0.642 |
400-1350 | 3.08 | 0.522 |
400-1600 | 3.5353 | 0.455 |
400-1800 | 4.0526 | 0.397 |
4.5351 | 0.346 |
5.0918 | 0.316 |
5.5861 | 0.286 |
6.1368 | 0.257 |
GWL30.32 | 400-900 | 2.0317 | 1.066 | 100 | 1240 |
400-1150 | 2.5517 | 0.846 |
400-1350 | 3.037 | 0.713 |
400-1600 | 3.52 | 0.618 |
400-1800 | 4 | 0.537 |
4.5455 | 0.47 |
5.0476 | 0.426 |
5.641 | 0.375 |
6.054 | 0.346 |
GWL32.35 | 400-900 | 2.0585 | 1.346 | 113 | 2000 |
400-1150 | 2.5415 | 1.088 |
400-1350 | 3.0211 | 0.9176 |
400-1600 | 3.5759 | 0.772 |
400-1800 | 4.0526 | 0.684 |
4.593 | 0.602 |
5.0894 | 0.537 |
5.5724 | 0.493 |
6.0789 | 0.448 |
GWL36.39 | 400-900 | 1.9737 | 1.838 | 140 | 2500 |
400-1150 | 2.4502 | 1.471 |
400-1350 | 2.9791 | 1.221 |
400-1600 | 3.4737 | 1.044 |
400-1800 | 3.9474 | 0.919 |
4.3958 | 0.816 |
5.0065 | 0.735 |
5.4656 | 0.669 |
5.9744 | 0.61 |
GWL39.41 | 400-800 | 1.975 | 2.397 | 175 | 2820 |
400-1000 | 2.469 | 1.868 |
400-1200 | 3.052 | 1.551 |
400-1400 | 3.48 | 1.338 |
400-1600 | 4.051 | 1.169 |
400-1600 | 4.484 | 1.037 |
4.996 | 0.919 |
5.506 | 0.831 |
5.999 | 0.757 |
GWL42.45 | 400-800 | 2 | 3.147 | 220 | 3470 |
400-1000 | 2.5454 | 2.471 |
400-1200 | 3.0244 | 2.081 |
400-1400 | 3.5789 | 1.757 |
400-1600 | 4 | 1.573 |
4.4706 | 1.397 |
5 | 1.243 |
5.6 | 1.103 |
5.931 | 1.044 |
GWL45.49 | 400-700 | 1.9737 | 4.102 | 270 | 4600 |
400-900 | 2.4671 | 3.272 |
400-1050 | 2.8947 | 2.721 |
400-1250 | 3.466 | 2.353 |
400-1400 | 3.9474 | 2.051 |
4.3741 | 1.823 |
4.8496 | 1.647 |
5.5024 | 1.485 |
5.9847 | 1.331 |
GWL49.54 | 400-600 | 1.9359 | 5.412 | 284 | 7000 |
400-750 | 2.4593 | 4.257 |
400-900 | 2.9172 | 3.588 |
400-1050 | 3.4457 | 3.037 |
400-1200 | 3.9524 | 2.647 |
4.5336 | 2.294 |
4.9105 | 2.11 |
5.4823 | 1.882 |
5.9967 | 1.721 |
GWL52.59 | 400-600 | 1.9341 | 7.059 | 300 | 7780 |
400-750 | 2.4817 | 5.493 |
400-900 | 2.9643 | 4.603 |
400-1050 | 3.5251 | 3.868 |
400-1200 | 3.9524 | 3.448 |
4.4314 | 3.059 |
4.9725 | 2.662 |
5.4017 | 2.493 |
5.9286 | 2.265 |
GWL52.62 | 400-565 | 2.017 | 7.326 | 300 | 9300 |
400-690 | 2.462 | 6 |
400-845 | 3.019 | 4.893 |
400-960 | 3.449 | 4.284 |
400-1135 | 4.06 | 3.64 |
400-1200 | 4.524 | 3.266 |
5.042 | 2.931 |
5.455 | 2.709 |
5.945 | 2.486 |
GWL60.66 | 400-600 | 2.0123 | 9.25 | 450 | 13290 |
400-750 | 2.499 | 7.265 |
400-900 | 3.0722 | 6.169 |
400-1050 | 3.5738 | 5.287 |
400-1200 | 4.0513 | 4.625 |
4.4838 | 4.022 |
5.0786 | 3.662 |
5.5061 | 3.331 |
6.1161 | 3.029 |
GWL60.74 | 400-530 | 1.9918 | 10.449 | 550 | 16500 |
400-670 | 2.5263 | 8.2383 |
400-815 | 3.0566 | 6.809 |
400-935 | 3.51 | 5.9259 |
400-1070 | 4.0213 | 5.1756 |
400-1200 | 4.5 | 4.625 |
5.0357 | 4.133 |
5.5125 | 3.7755 |
6.0395 | 3.4461 |
6.5 | 3.2019 |
6.9429 | 2.9977 |
GWL66.75 | 300-460 | 2.052 | 13.462 | 700 | 19000 |
300-580 | 2.553 | 10.823 |
300-680 | 2.986 | 9.251 |
300-795 | 3.482 | 7.934 |
300-900 | 3.952 | 6.99 |
300-900 | 4.486 | 6.158 |
| 4.969 | 5.56 |
| 5.509 | 5.014 |
| 6.12 | 4.514 |
GWL70.76 | 300-425 | 2.0481 | 15.643 | 750 | 22500 |
300-550 | 2.528 | 12.673 |
300-700 | 3.0913 | 10.364 |
300-810 | 3.5826 | 8.943 |
300-900 | 3.95 | 8.111 |
300-950 | 4.5737 | 7.005 |
300-970 | 5.0472 | 6.348 |
300-1000 | 5.5765 | 5.745 |
6.1719 | 5.191 |
GWL70.85 | 300-400 | 1.9762 | 19.2 | 800 | 28000 |
300-480 | 2.4505 | 15.484 |
300-600 | 3.0072 | 12.617 |
300-700 | 3.4928 | 10.863 |
300-800 | 3.9524 | 9.6 |
300-850 | 4.4724 | 8.484 |
300-850 | 5.0503 | 7.513 |
300-900 | 5.5798 | 6.8 |
6.0521 | 6.269 |
GWL75.90 | 200-465 | 2.0113 | 22.423 | 980 | 31500 |
200-580 | 2.5102 | 17.967 |
200-695 | 3.0067 | 15 |
200-815 | 3.5143 | 12.833 |
200-925 | 3.9975 | 11.282 |
200-1025 | 4.4324 | 10.175 |
200-1100 | 5.0371 | 8.953 |
5.4667 | 8.25 |
6.0219 | 7.489 |
GWL77.88 | 200-310 | 2.0387 | 23.372 | 1000 | 32000 |
200-390 | 2.495 | 19.101 |
200-470 | 2.981 | 15.984 |
200-570 | 3.476 | 13.709 |
200-650 | 3.95 | 12.063 |
200-680 | 4.489 | 10.616 |
200-720 | 5.01 | 9.512 |
200-750 | 5.469 | 8.713 |
200-800 | 6.085 | 7.831 |
GWL80.95 | 200-350 | 1.975 | 28 | 1200 | 37000 |
200-440 | 2.49 | 22.2 |
200-520 | 2.94 | 18.81 |
200-610 | 3.456 | 16 |
200-700 | 3.95 | 14 |
200-800 | 4.514 | 12.25 |
5.027 | 11 |
5.479 | 10.09 |
5.925 | 9.33 |
GWL85.100 | 150-270 | 1.975 | 35.4286 | 1400 | 42000 |
200-340 | 2.551 | 27.4286 |
200-410 | 2.9844 | 23.4454 |
200-480 | 3.4798 | 20.1081 |
200-560 | 3.95 | 17.7143 |
200-635 | 4.4838 | 15.6054 |
200-700 | 4.9657 | 14.0909 |
200-780 | 5.5061 | 12.7081 |
200-845 | 5.9887 | 11.6839 |
200-910 | 6.4517 | 10.845 |
200-1000 | 7.0536 | 9.9198 |
